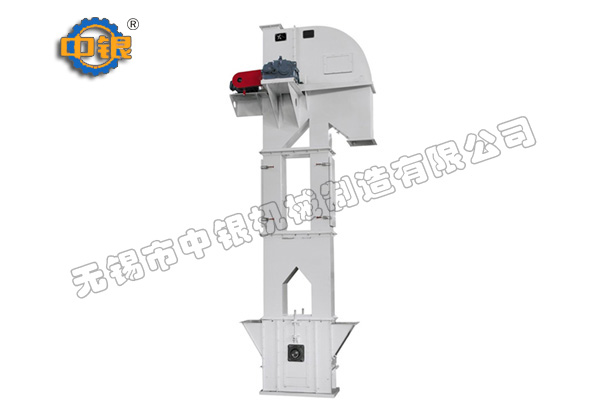

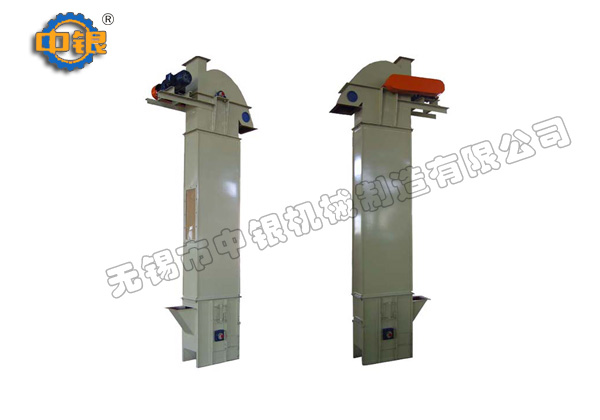

斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》（該標準等效參照了國際標準和國外先進標準），牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。一般輸送高度可達40米。TG型可達80米。
料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
型號 | 200 | 300 | 400 | 15 | 30 | 50 | 100 |
料桶尺寸 | 800×400 | 1000×500 | 1200×600 | 800×500 | 1000×600 | 1300×800 | 1600×900 |
傳動方式 | 皮帶 | 皮帶 | 皮帶 | 鏈條 | 鏈條 | 鏈條 | 鏈條 |
輸送能力(T/h) | 5-10 | 10-20 | 20-30 | 10-15 | 20-30 | 30-50 | 60-100 |
輸送高度 | ＜10m | ＜15m | ＜20m | ＜15m | ＜20m | ＜30m | ＜50m |
料斗速度(m/s) | 1.5 | 1.5 | 1.2 | 0.6 | 0.6 | 0.5 | 0.5 |
電機功率 | 3-5.5 | 5.5-11 | 7.5-15 | 5.5-11 | 7.5-15 | 22-37 | 45-75 |
設備重量 | 1200 | 1500 | 2200 | 1500 | 2500 | 4800 | 8500 |
* 表中混合量是以比重為1的粉料為介質所測數據，選型應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
